单管式煤气管道冷凝水排水器

一、产品简介

本排水器分二室、三室、四室三种结构，分别适用于计算压力低于15000、25000、35000Pa的各种煤气管道，及时排除管道中的冷凝水。

二、结构特点

1.本排水器不设固定水管，采用在观察孔处定期检查给水的办法。第一次开工灌水时，需打开顶盖上的1″管帽排除空气。 　　2.插入敞开室的蒸汽管，视气候条件确定是否需要外接蒸汽；在不接蒸汽管时需将1″管帽盖上。 　　3.外形及相关尺寸见下图和附表。

双管式煤气管道冷凝水排水器

一、产品用途

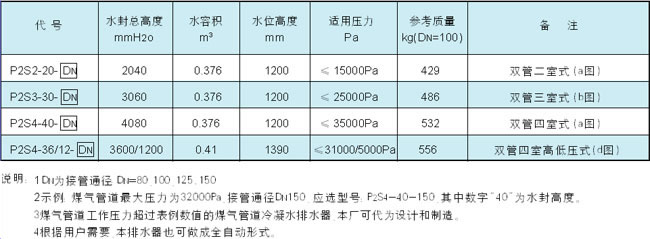

本产品设计有二室、三室、四室三种结构，其特征是具有二个接管；分别适用于计算压力低于15000Pa、25000Pa、35000Pa的各种煤气管道，将三室式管道适当改变结构又可排除两种不同压力煤气管道中的冷凝水。

二、结构特点

1.排水管不设固定给水管，采用在观察孔处定期检查给水的办法。第一次开工灌水时，需打开顶盖上的1″管帽排除空气。 　　2.插入敞开室的蒸汽管，视气候条件确定是否需要外接蒸汽；在不接蒸汽管时需用管帽盖上。 　　3.外形及相关尺寸参见下图及附表。

MAP-Ⅲ型干式悬挂式排水器

1、本排水器适用于南方地区，管径较水，排水量较少的煤气管道上，管道压力≤0.9MPa。若在寒冷地区，排水器应采取保温措施，悬挂高度不超过1m。 　　2、冷凝水排放操作步骤： 　　　a、缓慢打开阀门①，如有冷凝水排出，则迅速关闭阀门①。 　　　b、关闭阀门②。 　　　c、打开底部阀门④，（如底部阀门堵塞，则打开侧面阀门④），把水放到专用的筒内（冷凝水不必放尽）。 　　　d、冷凝水排完后，严密关闭阀门④，再完全打开阀门②。 　　3、当排水器检修时，应先闭阀门②，打开管堵③，插上盲板⑤，放掉冷凝水，即可检修。

MAP-Ⅳ型干式落地式排水器

本设备除安装方式与MAP-Ⅲ型不同外，其余使用方式都相同。

MQPW型煤气用系列水封器

一、用 途

PW系列封器设在煤气清洗设施的快速封切断下方。 二、结构方式 　　（1）本设备由一根水平管理和两根垂直短管组成一个“U”形水封，水平管两端用钢板堵死，在水平管底部有个支座，可与钢支架安装。 　　（2）本设备利用水封高度克服煤气压力，从而封住煤气，起割断煤气排出并具有阻火功能。 三、产品技术参数 　　设计压力PN0.1MPa法兰标准HG5010-58

四、产品结构示意图

五、注意事项： 　　A、检查进出口各阀开闭是否自如。 　　B、把水封器出口管端的塞子打开灌入水直至溢流为止，（在灌水前务必把水封器上面的阀门打开）。

MQSF-Ⅱ型煤气加压机出口用户前逆止水封

管 口 表 MQSF-Ⅲ型煤气管道检修用水封 管 口 表 注：连接方式：法兰连接
