1.概述

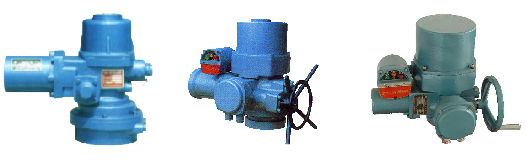

    部分回转型阀门电动装置适用天蝶阀、球阀、旋塞阀和风门档板等做90°回转的阀门。QB为一体式，DQW为叠加式（DZW电装加二级减速器）。用以控制阀门的开启、关闭和调节，可远距离控制，也可现场操作。广泛用于电力、冶金、化工、食品、纺织、造纸、制药、水厂和污水处理等部门。

2.型号表示方法

3.主要技术参数
3.1 电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。
3.2 工作环境：
3.2.1 环境温度：-20—+60℃（特殊订货-60—+80℃）
3.2.2 相对温度：≤90%(25℃时）
3.2.3 普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）
3.2.4 防护等级：户外型和防爆型为IP55（可订制IP67）。
3.3 工作制：为短时10分钟（可订制30分钟）。
3.4 型号规格和主要性能参数

注：如用户需要，本厂可提供其它的转速。

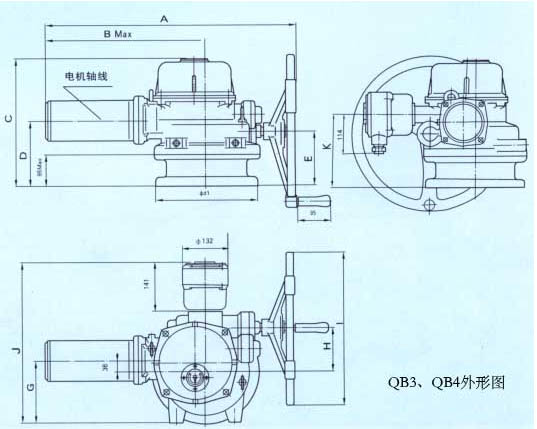

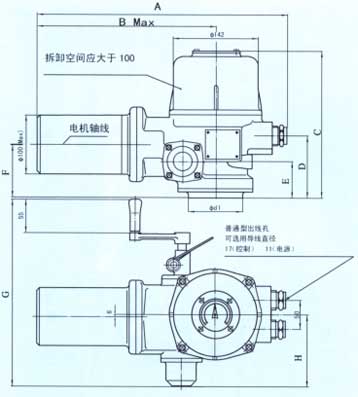

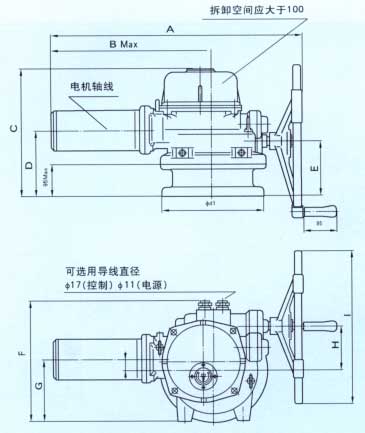

4.外形尺寸

型号	QB1 QB1.EX	QB2 QB2.EX	QB3 QB3.EX
A	418	418	585
B	297	297	360
C	249	339	340
D	105	195	157
E	61	44	124
F	90	180	275
G	308	308	115
H	122	122	97
I	130	220	305/457
J	236	236	416
K	540	540	179
L	122	122



5.连接尺寸

项目	连接型式	法兰螺孔型式及尺寸
型号		RA型法兰	RB型法兰	RC型法兰
QB1				/
		尺寸代号 d1 d3 d7 b L n-d4 法    兰 标准 尺寸 予留 尺寸 最大 允许 RA RA1 65 50 　 / 　 10 22 　 　 / / 　 　 4-M6 RA2 90 70 　 15 28 　 4-M8 RA3 125 102 4-M10 RB RB1 77 57.15 12.6 10 22 3 13.80 4-M6 RB2 　 92 　 69.85 15.77 　 15 28 　 5 17.77 　 4-M8 RB3 18.92 32 20.92

QB2		/
		尺寸代号 d1 d3 d7 b L n-d4 d8 h t 法  兰 标准 尺寸 予留 尺寸 最大 允许 RA 125 102 / 15 32 / / 4-M10 / 15 / RB RB1 115 88.9 22.10 15 32 5 24.10 4-M12 / 20 / RB2 28.45 8 31.45 RC 170 140 28 15 32 8 31.30 6-M10 110H8 15 7

QB3
		/	/
		尺寸代号 d1 d3 d7 b L n-d4 d8 h t 法   兰 标准 尺寸 予留 尺寸 最大 允许 RA 175 140 / 20 50 / / 4-M16 / 25 7 RB RB1 140 107.95 31.60 20 50 8 34.60 4-M12 / 25 7 RB2 197 158.75 33.15 10 36.15 4-M10 RB3 38.00 41.00 RB4 41.15 44.15 RC RC1 170 140 28 20 50 8 31.3 6-M10 110H8 25 7 RC2 215 165 36H12 7D9 42H7 6-M16 135H8
