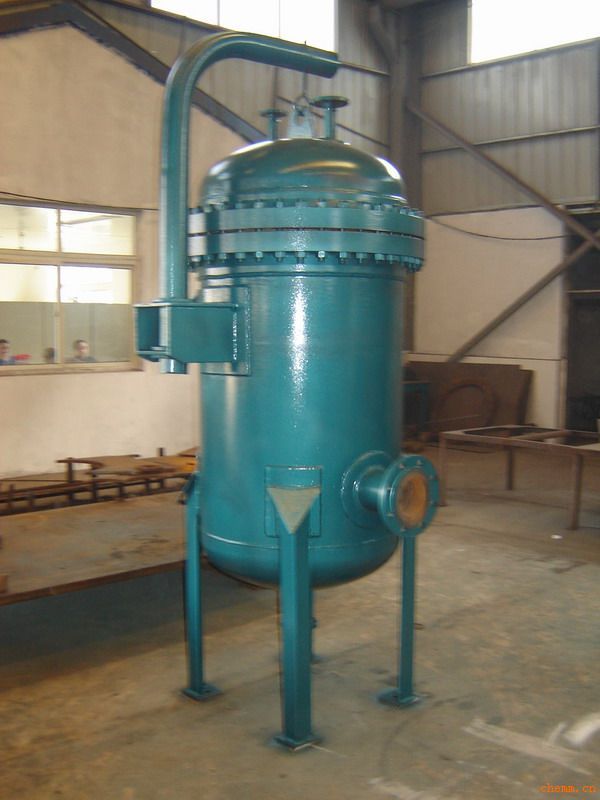

  • 非金属滤芯精细过滤器
  • 1.产品型号标注


    2.JGN-Ⅰ型线缠绕式精细过滤器
      其滤件是由纺织纤维纱精密缠绕在多孔骨架上,控制滤层缠绕密度及滤孔形状而制成不同过滤精度的滤芯,具有优良的深层过滤效果,良好的化学相容性。线缠绕式精细过滤器能有效除去液体中悬浮物、微粒。过滤精度:0.5μm - 100μm。
    3.JGN-Ⅱ型聚丙烯纤维毡折叠式精细过滤器
      其滤件是由聚丙烯超细纤维毡经折叠而制成的滤芯。聚丙烯纤维毡折叠式精细过滤器具有处理量大、过滤效率高、阻力小、无纤维脱离、可杀菌消毒等特点。过滤精度:0.1μm - 100μm。
    4.JGN-Ⅲ型微孔塑料滤芯精细过滤器
      其滤件是由高分子量聚乙烯烧结成型。具有刚性好、重量轻、孔隙率高。可反冲洗再生、无毒、耐蚀。过滤精度:0.5μm - 100μm。

    非金属滤芯精细过滤器结构典型结构及尺寸
    型号
    滤芯
    数量
    (支)
    进出口
    N1、N2
    排污口
    (放空)
    N3、N4
    排净口N5
    JGN
    4
    20/25
    20
    20
    6
    8
    20/40
    12
    12
    25/50
    18
    24
    20
    25/50
    30
    40
    36
    40/80
    25
    2554
    72
    注:1、滤芯数指折合标准型滤芯(10’’长)数目。
      2、本图适用于DN≤500,由于工艺参数各不相同,因此,在订货时,我公司将按实际的工艺参数作适当修正。
    型号
    滤芯
    数量
    (支)
    进出口
    N1、N2
    排污口
    (放空)
    N3、N4
    排净口N5
    JGN
    48
    50/100
    20
    25
    72
    96
    74
    80/150
    111
    148
    120
    100/150
    25
    180
    240
    210
    100/200
    315
    420
    280
    150/300
    420
    560
    注:1、滤芯数指折合标准型滤芯(10’’长)数目。
      2、本图适用于DN≥500,由于工艺参数各不相同,因此,在订货时,我公司将按实际的工艺参数作适当修正。
